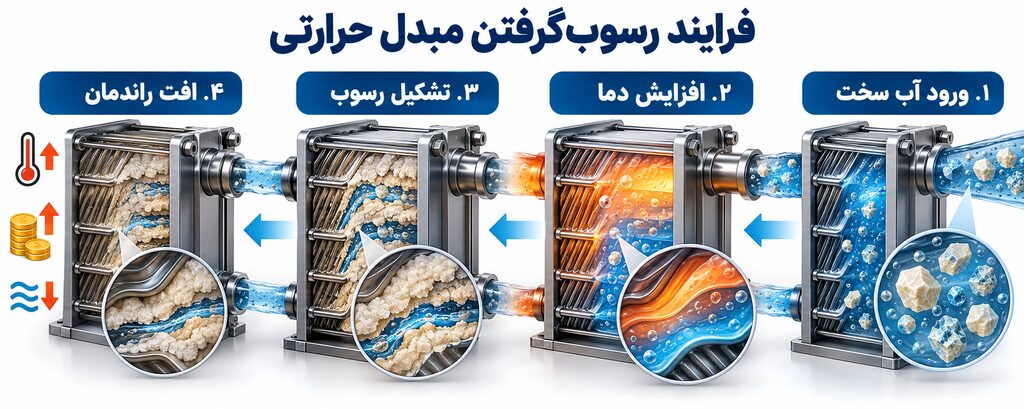

رسوب مبدل حرارتی موتورخانه معمولاً بر اثر سختی آب، دمای بالا، گردش نامناسب و ورود مداوم آب تازه ایجاد می‌شود. کلسیم و منیزیم محلول در آب هنگام گرم‌شدن می‌توانند روی صفحات یا لوله‌های مبدل ته‌نشین شوند.
این لایه مانند عایق عمل می‌کند؛ در نتیجه انتقال حرارت کاهش می‌یابد، آب دیرتر گرم می‌شود و مصرف انرژی افزایش پیدا می‌کند. افت دبی، اختلاف دمای غیرعادی و کم‌شدن فشار آب گرم از مهم‌ترین نشانه‌های آن هستند.
رسوب مبدل حرارتی چیست؟
مبدل حرارتی انرژی گرمایی را میان دو جریان منتقل می‌کند، بدون اینکه لزوماً این دو سیال با یکدیگر مخلوط شوند. در موتورخانه‌ها معمولاً از مبدل صفحه‌ای یا پوسته‌ولوله‌ای برای تولید آب گرم مصرفی، گرمایش استخر یا جداسازی مدارها استفاده می‌شود.
وقتی مواد معدنی، ذرات معلق یا محصولات خوردگی روی سطح انتقال حرارت جمع شوند، پدیده Fouling ایجاد می‌شود. اگر این تجمع بیشتر از املاح سختی آب باشد، معمولاً آن را رسوب یا Scaling می‌نامیم.
مهم‌ترین نشانه‌های رسوب مبدل حرارتی
۱. آب گرم به دمای مطلوب نمی‌رسد
اگر دمای ورودی مدار گرمایش مناسب است اما آب خروجی مبدل به‌اندازه کافی گرم نمی‌شود، احتمال کاهش انتقال حرارت وجود دارد.
البته تنظیم نبودن شیر کنترل، کمبود دبی یا ضعف دیگ نیز می‌تواند همین علامت را ایجاد کند.
۲. فشار آب گرم کمتر از آب سرد است
رسوب می‌تواند کانال‌های باریک مبدل صفحه‌ای را محدود کند. در این وضعیت فشار یا دبی آب گرم کاهش می‌یابد، درحالی‌که جریان آب سرد ساختمان همچنان مناسب است.
۳. اختلاف دمای ورودی و خروجی تغییر کرده است
ثبت منظم دماهای ورودی و خروجی کمک می‌کند افت عملکرد زودتر تشخیص داده شود. اگر مبدل نتواند بار حرارتی قبلی را منتقل کند، الگوی دمایی آن تغییر خواهد کرد.
۴. افت فشار در دو طرف مبدل افزایش یافته است
تنگ‌شدن مسیر عبور آب، مقاومت هیدرولیکی را بیشتر می‌کند. افزایش اختلاف فشار قبل و بعد از مبدل می‌تواند نشانه رسوب، گرفتگی یا وجود ذرات در کانال‌ها باشد.
۵. مصرف انرژی افزایش پیدا کرده است
وقتی سطح مبدل با رسوب پوشیده شود، دیگ یا مشعل باید مدت بیشتری کار کند تا دمای هدف تأمین شود. این مشکل ممکن است به‌صورت افزایش مصرف گاز یا طولانی‌شدن زمان کارکرد تجهیزات دیده شود.
۶. دمای آب نوسان دارد
رسوب نامتقارن، گرفتگی بخشی از صفحات یا تغییرات دبی می‌تواند باعث نوسان دمای آب گرم شود. در این شرایط بررسی شیر کنترل، سنسور دما و پمپ نیز ضروری است.
۷. مبدل یا لوله‌ها صدای غیرعادی دارند
کاهش سطح عبور، ایجاد حباب و جریان نامتعادل ممکن است صدای غیرعادی تولید کند. صدا به‌تنهایی برای تشخیص رسوب کافی نیست، اما همراه‌شدن آن با افت دبی و کاهش حرارت اهمیت دارد.
جدول عیب‌یابی سریع
| نشانه | علت احتمالی | بررسی اولیه |
|---|---|---|
| آب به‌اندازه کافی گرم نیست | رسوب، دبی کم یا ضعف دیگ | دمای ورودی و خروجی |
| فشار آب گرم پایین است | گرفتگی مبدل یا صافی | مقایسه دبی آب سرد و گرم |
| افت فشار زیاد شده | رسوب یا ذرات معلق | فشار قبل و بعد از مبدل |
| مصرف انرژی بالا رفته | کاهش انتقال حرارت | زمان کارکرد مشعل |
| دما نوسان دارد | گرفتگی، شیر کنترل یا سنسور | دبی، شیر و ترموستات |
| نشتی مشاهده می‌شود | خوردگی، ترک یا خرابی واشر | تست تخصصی مبدل |
چه عواملی باعث رسوب مبدل می‌شوند؟
سختی بالای آب
سختی آب عمدتاً به مقدار کلسیم و منیزیم محلول مربوط است. با افزایش دما، احتمال تشکیل رسوبات معدنی روی سطوح گرم بیشتر می‌شود.
دمای کاری بیش‌ازحد
دمای بالاتر می‌تواند سرعت رسوب‌گذاری بعضی املاح را افزایش دهد. تنظیم دما باید متناسب با نوع مصرف، طراحی مبدل و شرایط بهداشتی انجام شود.
ورود دائمی آب جبرانی
اضافه‌شدن مکرر آب تازه، مقدار جدیدی از املاح و اکسیژن را وارد مدار می‌کند. اگر سیستم بسته مرتب به آب‌گیری نیاز دارد، باید نشتی و منبع انبساط بررسی شوند.
گردش نامناسب آب
دبی کمتر از مقدار طراحی، نقاط کم‌جریان ایجاد می‌کند و احتمال ته‌نشینی را افزایش می‌دهد. دبی بیش‌ازحد نیز می‌تواند افت فشار نامناسب و فرسایش تجهیزات را به‌دنبال داشته باشد.
نبود صافی مناسب
ذرات زنگ، شن و آلودگی لوله‌ها ممکن است وارد کانال‌های مبدل شوند. این ذرات علاوه بر گرفتگی، می‌توانند محل مناسبی برای تشکیل رسوب فراهم کنند.
تنظیم نبودن شیمی آب
pH، قلیائیت، سختی و مواد محلول بر رفتار آب اثر می‌گذارند. انتخاب روش تصفیه باید بر اساس نتیجه آزمایش آب انجام شود، نه صرفاً ظاهر آن.
آیا هر افت عملکردی به معنی رسوب است؟
خیر. پیش از رسوب‌زدایی باید موارد زیر بررسی شوند:
- تمیزی صافی‌ها
- دور و عملکرد پمپ
- بازبودن شیرهای مسیر
- دبی واقعی دو مدار
- صحت سنسورهای دما
- عملکرد شیر موتوری یا سه‌راهه
- توان واقعی دیگ یا منبع حرارتی
- وجود هوا در مدار
- جهت صحیح اتصال مبدل
شست‌وشوی شیمیایی بدون تشخیص درست ممکن است هزینه اضافی ایجاد کند یا به صفحات، لحیم و واشرهای مبدل آسیب بزند.
چگونه از رسوب مبدل جلوگیری کنیم؟
۱. سختی آب را اندازه‌گیری کنید
پیش از انتخاب سختی‌گیر، نتیجه آزمایش آب ورودی بررسی شود. ظرفیت دستگاه باید با سختی، میزان مصرف و دبی لحظه‌ای هماهنگ باشد.
۲. سختی‌گیر را منظم سرویس کنید
وجود سختی‌گیر به‌تنهایی کافی نیست. مقدار نمک، عملکرد شیر چندراهه، زمان احیا و سختی آب خروجی باید کنترل شوند.
۳. صافی مناسب نصب کنید
صافی در مسیر ورودی می‌تواند از ورود ذرات درشت به مبدل جلوگیری کند. صافی کثیف نیز باعث افت دبی می‌شود؛ بنابراین به نظافت دوره‌ای نیاز دارد.
۴. دما و دبی را ثبت کنید
ثبت دمای چهار اتصال مبدل و فشار دو طرف آن، امکان مقایسه عملکرد در طول زمان را فراهم می‌کند. افزایش تدریجی افت فشار یا کاهش انتقال حرارت زودتر مشخص خواهد شد.
۵. نشتی مدار را جدی بگیرید
آب‌گیری مکرر نباید بخشی عادی از بهره‌برداری باشد. محل نشتی، شیر اطمینان، منبع انبساط و اتصالات باید بررسی شوند.
۶. سرویس دوره‌ای انجام دهید
فاصله سرویس برای همه ساختمان‌ها یکسان نیست. سختی آب، دمای کار، نوع مبدل و میزان مصرف، زمان مناسب بازرسی را تعیین می‌کنند.
رسوب‌زدایی مبدل چگونه انجام می‌شود؟
در مبدل‌های قابل‌بازشدن، صفحات می‌توانند طبق دستور سازنده بازدید و به روش مجاز تمیز شوند. در برخی مبدل‌های صفحه‌ای نیز شست‌وشوی درجا یا CIP انجام می‌شود.
نوع محلول، غلظت، دما و مدت شست‌وشو باید با جنس صفحات، لحیم و واشرها سازگار باشد. استفاده خودسرانه از اسید غلیظ می‌تواند باعث خوردگی، سوراخ‌شدن صفحات یا خرابی آب‌بندی شود.
عملیات باید توسط تکنسین، پس از قطع تجهیزات، تخلیه فشار و ایمن‌سازی مدار انجام شود. محلول مصرف‌شده نیز نباید بدون رعایت مقررات تخلیه شود.
پرسش‌های متداول
هر چند وقت یک‌بار مبدل باید رسوب‌زدایی شود؟
زمان ثابتی وجود ندارد. بهترین معیار، روند افت فشار، کاهش دبی، تغییر دما و کیفیت آب است. سرویس تقویمی بدون ارزیابی عملکرد ممکن است زودهنگام یا دیرهنگام باشد.
آیا نصب سختی‌گیر رسوب را کاملاً حذف می‌کند؟
خیر. سختی‌گیر مناسب احتمال رسوب را کاهش می‌دهد، اما نگهداری ضعیف، دمای زیاد، ذرات معلق و تنظیم نبودن شیمی آب همچنان مشکل ایجاد می‌کنند.
آیا کاهش فشار آب گرم همیشه از مبدل است؟
خیر. گرفتگی صافی، شیر نیمه‌باز، لوله فرسوده یا مشکل پمپ نیز می‌تواند دبی را کم کند. تشخیص باید مرحله‌ای باشد.
مبدل صفحه‌ای رسوب‌گرفته باید تعویض شود؟
در بسیاری از موارد، شست‌وشوی اصولی عملکرد را بازیابی می‌کند. تعویض زمانی مطرح می‌شود که صفحات خورده یا سوراخ شده باشند، نشتی داخلی وجود داشته باشد یا تعمیر از نظر اقتصادی مناسب نباشد.
جمع‌بندی
رسوب مبدل حرارتی باعث کاهش انتقال گرما، افت دبی و افزایش مصرف انرژی می‌شود. سختی آب، دمای زیاد، گردش نامناسب و ورود آب جبرانی از علت‌های اصلی این مشکل هستند.
پیشگیری با آزمایش آب، نگهداری سختی‌گیر، نظافت صافی، کنترل دبی و ثبت دما و فشار آغاز می‌شود. رسوب‌زدایی نیز باید با ماده سازگار و مطابق دستور سازنده انجام شود.
برای بررسی عملکرد مبدل، انتخاب سختی‌گیر یا طراحی برنامه سرویس می‌توانید مشخصات تجهیزات و نتایج آزمایش آب را در اختیار کارشناسان کالمو قرار دهید.
