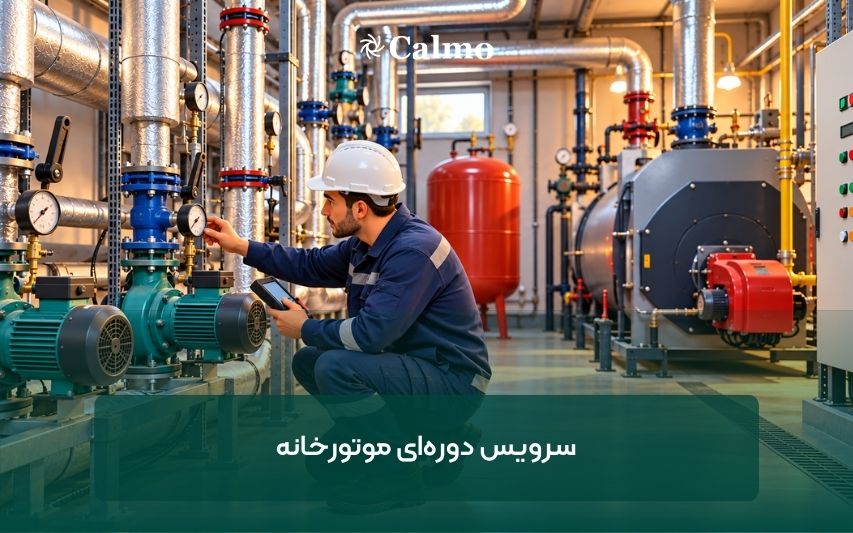

سرویس دوره‌ای موتورخانه پیش از زمستان باید شامل بررسی دیگ و مشعل، پمپ‌های سیرکولاتور، منبع انبساط، شیرهای ایمنی، فشار مدار، صافی‌ها، دودکش، تابلو برق و تجهیزات کنترلی باشد. هدف این سرویس، پیشگیری از خاموشی ناگهانی، کاهش مصرف سوخت و حفظ گرمایش یکنواخت ساختمان است.
بهترین زمان انجام سرویس، پیش از شروع استفاده مداوم از سیستم گرمایش است؛ زمانی که فرصت کافی برای تعمیر یا تعویض قطعات معیوب وجود دارد.
چک‌لیست سریع سرویس موتورخانه
| بخش | موارد مهم برای بررسی | مسئول مناسب |
|---|---|---|
| دیگ و مشعل | احتراق، نشتی، رسوب و دوده | تکنسین متخصص |
| پمپ سیرکولاتور | صدا، لرزش، نشتی و آمپراژ | تکنسین تأسیسات |
| منبع انبساط | فشار، دیافراگم و اتصالات | تکنسین |
| تجهیزات ایمنی | شیر اطمینان و کنترل کم‌آبی | فرد متخصص |
| مدار آب | فشار، هوا، صافی و نشتی | مسئول تأسیسات |
| تابلو برق | کنتاکتور، فیوز و اتصالات | برق‌کار |
| دودکش | گرفتگی، نشتی و مکش | متخصص مشعل |
| کنترل‌ها | ترموستات، حسگر و برنامه زمانی | تکنسین کنترل |
۱. بازدید ظاهری موتورخانه
سرویس را با یک بازدید کامل آغاز کنید. وجود آب روی کف، لکه زنگ، عایق خیس، سیم سوخته یا صدای غیرعادی می‌تواند نشانه یک مشکل جدی باشد.
این موارد باید بررسی شوند:
- نشتی اطراف فلنج‌ها و شیرها
- خوردگی لوله‌ها و بدنه تجهیزات
- وضعیت عایق لوله‌های گرم
- بازبودن مسیرهای دسترسی
- روشنایی و تهویه موتورخانه
- وجود مواد قابل‌اشتعال در اطراف مشعل
- خوانابودن پلاک و علائم تجهیزات
مشاهدات و تعمیرات انجام‌شده باید در دفتر سرویس ثبت شوند تا تغییرات فشار، مصرف سوخت و خرابی‌های تکراری قابل پیگیری باشند.
۲. سرویس دیگ و مشعل
دیگ و مشعل قلب موتورخانه هستند. حتی اگر مشعل روشن شود، تنظیم نبودن نسبت هوا و سوخت می‌تواند مصرف انرژی، دوده و آلایندگی را افزایش دهد.
در سرویس تخصصی باید مواردی مانند وضعیت شعله، فشار سوخت، الکترود جرقه، فتوسل، فن، دمپر هوا، اتصالات و محفظه احتراق بررسی شوند. تمیزکردن سطوح انتقال حرارت نیز در صورت وجود دوده یا رسوب اهمیت دارد.
اندازه‌گیری احتراق با تجهیزات مناسب مشخص می‌کند که مشعل در محدوده ایمن و کارآمد فعالیت می‌کند یا خیر. تنظیم مشعل بر اساس رنگ ظاهری شعله به‌تنهایی روش دقیقی نیست.
هرگونه تعمیر مسیر گاز، شیر گاز، نازل سوخت یا سیستم احتراق باید توسط تکنسین دارای صلاحیت انجام شود.
۳. بررسی پمپ‌های سیرکولاتور
پمپ سیرکولاتور باید آب گرم را با دبی مناسب در ساختمان توزیع کند. پس از چند ماه توقف، ممکن است روتور گیر کرده یا آب‌بندی پمپ دچار نشتی شده باشد.
هنگام راه‌اندازی، موارد زیر بررسی شوند:
- روشن‌شدن صحیح پمپ
- صدای ساییدگی، تق‌تق یا وزوز
- لرزش غیرعادی
- نشتی از فلنج یا آب‌بندی
- داغ‌شدن بیش‌ازحد موتور
- جهت صحیح چرخش در پمپ‌های سه‌فاز
- تنظیم مناسب سرعت یا حالت کنترلی
- وضعیت پمپ رزرو
صدای قل‌قل معمولاً می‌تواند با وجود هوا ارتباط داشته باشد. افزایش سرعت پمپ بدون بررسی هوا، گرفتگی و بالانس مدار ممکن است فقط مصرف برق و صدا را بیشتر کند.
پمپ‌های سیرکولاتور کالمو
محصولات مرتبط را بررسی کنید و مشخصات فنی هر مدل را ببینید.
۴. کنترل منبع انبساط و فشار مدار
منبع انبساط تغییر حجم آب هنگام گرم‌شدن را کنترل می‌کند. خرابی دیافراگم یا تنظیم نبودن فشار اولیه می‌تواند باعث نوسان شدید فشار و تخلیه آب از شیر اطمینان شود.
فشار سیستم باید در حالت سرد و گرم ثبت شود. افزایش شدید فشار هنگام گرم‌شدن یا افت زیاد پس از خاموش‌شدن، نیاز به بررسی منبع انبساط دارد.
همچنین مانومتر باید از نظر سلامت و دقت کنترل شود. افزایش فشار مدار بدون توجه به ارتفاع ساختمان و محدودیت تجهیزات، راهکار مناسبی برای ضعف گرمایش نیست.
۵. آزمایش تجهیزات ایمنی
تجهیزات ایمنی نباید فقط از نظر ظاهری بررسی شوند. عملکرد آن‌ها باید مطابق دستور سازنده و برنامه نگهداری آزمایش شود.
مهم‌ترین قطعات عبارت‌اند از:
- شیر اطمینان
- کنترل کمبود آب
- ترموستات حد
- پرشرسوئیچ‌ها
- حسگر تشخیص شعله
- شیر قطع اضطراری سوخت
- آلارم‌های دما و فشار
- اینترلاک مشعل و پمپ
مسدودکردن مسیر تخلیه شیر اطمینان یا حذف یک کنترل حفاظتی بسیار خطرناک است. آزمایش قطعات ایمنی باید توسط فرد متخصص انجام شود.
۶. تمیزکردن صافی‌ها و هواگیری مدار
رسوب، لجن و ذرات خوردگی می‌توانند صافی‌ها را مسدود کرده و دبی سیستم را کاهش دهند. نتیجه آن معمولاً گرم‌شدن نامنظم رادیاتورها، اختلاف دمای زیاد رفت و برگشت یا افزایش فشار کاری پمپ است.
صافی‌های خط، جداکننده‌های هوا و رسوب و هواگیرهای اتوماتیک باید بررسی شوند. اگر آب مدار تیره و دارای ذرات است، ممکن است شست‌وشوی سیستم یا استفاده از تجهیزات جداسازی مناسب ضروری باشد.
نیاز مکرر به هواگیری طبیعی نیست و می‌تواند نشانه نشتی، فشار نامناسب یا عملکرد نادرست منبع انبساط باشد.
۷. بازدید شیرآلات و بالانس مدار
شیرهای قطع‌و‌وصل، یک‌طرفه، موتوری و بالانس باید آزادانه و بدون نشتی کار کنند. گیرکردن شیر موتوری ممکن است باعث شود دیگ و پمپ روشن باشند اما آب گرم به یک زون نرسد.
در ساختمان‌هایی که واحدها یا طبقات دورتر سرد می‌مانند، وضعیت بالانس هیدرولیکی بررسی شود. بستن تصادفی شیر شاخه‌های گرم جایگزین بالانس اصولی نیست.
موقعیت شیرهای اصلی بهتر است مشخص و ثبت شود تا هنگام خرابی یا تعمیر، جداسازی بخش موردنظر سریع‌تر انجام گیرد.
۸. کنترل دودکش و تهویه
دودکش باید مسیر باز و اتصال سالم داشته باشد. خوردگی، جداشدن اتصال، گرفتگی یا برگشت محصولات احتراق می‌تواند خطر مسمومیت ایجاد کند.
دریچه‌های هوای موتورخانه نباید مسدود شوند. مشعل برای احتراق مناسب به هوای کافی نیاز دارد و تهویه ضعیف می‌تواند عملکرد آن را مختل کند.
وضعیت دودکش، کلاهک، محل خروج و مکش طبیعی یا مکانیکی باید توسط فرد متخصص کنترل شود. نصب آشکارساز مونوکسیدکربن نیز جای سرویس دودکش و مشعل را نمی‌گیرد.
۹. بررسی تابلو برق و سیستم کنترل
شل‌شدن اتصالات، فرسودگی کنتاکتور و خرابی فیوز یا رله می‌تواند باعث خاموشی ناگهانی پمپ و مشعل شود.
برق‌کار باید موارد زیر را بررسی کند:
- اتصال زمین
- فیوزها و تجهیزات حفاظتی
- کنتاکتورها و رله‌ها
- کابل‌های پمپ و مشعل
- آثار داغ‌شدن یا تغییر رنگ
- عملکرد کلید اضطراری
- ترتیب فاز و کنترل فاز
- ارتباط فرمان میان ترموستات، پمپ و مشعل
ترموستات‌ها و حسگرها نیز باید با ابزار مرجع مقایسه شوند؛ زیرا خطای یک حسگر می‌تواند باعث کارکرد طولانی یا خاموش‌شدن زودهنگام سیستم شود.
۱۰. راه‌اندازی آزمایشی کل سیستم
پس از پایان سرویس، موتورخانه باید در شرایط واقعی آزمایش شود. فقط روشن‌شدن مشعل برای تأیید سلامت سیستم کافی نیست.
در راه‌اندازی آزمایشی باید فشار سرد و گرم، دمای رفت و برگشت، صدای پمپ، عملکرد شیرهای موتوری، گرمایش شاخه‌های دور و توقف صحیح تجهیزات بررسی شوند.
بهتر است پمپ رزرو نیز آزمایش شود. تجهیزی که ماه‌ها خاموش مانده ممکن است دقیقاً هنگام خرابی پمپ اصلی قابل‌استفاده نباشد.
سرویس موتورخانه هر چند وقت یک‌بار انجام شود؟
یک بازدید کامل پیش از فصل سرما ضروری است، اما همه اقدامات نباید به همان بازدید محدود شوند.
برنامه پیشنهادی شامل موارد زیر است:
- روزانه یا هفتگی: فشار، دما، نشتی و صدای تجهیزات
- ماهانه: پمپ رزرو، تابلو، شیرها و مصرف سوخت
- فصلی: صافی‌ها، هواگیرها، کنترل‌ها و عایق‌ها
- سالانه: دیگ، مشعل، دودکش و تجهیزات ایمنی
- طبق دستور سازنده: روغن‌کاری، تعویض قطعات و آزمون‌های تخصصی
فاصله دقیق سرویس به نوع تجهیزات، ساعات کار، کیفیت آب و کاربری ساختمان بستگی دارد.
اشتباهات رایج در سرویس موتورخانه
رایج‌ترین خطاها عبارت‌اند از:
- سرویس‌کردن تجهیزات پس از شروع سرمای شدید
- تنظیم مشعل بدون دستگاه آنالیز احتراق
- افزودن مکرر آب بدون رفع نشتی
- افزایش دور پمپ برای جبران گرفتگی مدار
- مسدودکردن مسیر تخلیه شیر اطمینان
- بی‌توجهی به پمپ رزرو
- حذف ثبت فشار، دما و مصرف سوخت
- انجام تعمیرات گاز و برق توسط فرد غیرمتخصص
پرسش‌های متداول
ایمنی احتراق، دودکش، شیر اطمینان، کنترل کمبود آب و عملکرد پمپ‌ها در اولویت قرار دارند.
خیر. مشعل ممکن است با احتراق نامناسب کار کند یا آب به‌دلیل خرابی پمپ و شیرها در ساختمان گردش نداشته باشد.
پمپ رزرو ممکن است در دوره توقف گیر کند. آزمایش دوره‌ای مشخص می‌کند هنگام خرابی پمپ اصلی آماده کار است یا خیر.
تنظیم صحیح احتراق، تمیزی سطوح انتقال حرارت، کنترل برنامه زمانی و رفع گردش نامناسب می‌تواند از اتلاف انرژی جلوگیری کند.
جمع‌بندی
سرویس دوره‌ای موتورخانه پیش از زمستان باید کل زنجیره تولید و توزیع گرما را پوشش دهد؛ از دیگ و مشعل تا پمپ، منبع انبساط، شیرهای ایمنی، دودکش و کنترل‌ها.
کارشناسان کالمو می‌توانند با بررسی مشخصات موتورخانه، ظرفیت پمپ‌ها، وضعیت تجهیزات و الگوی مصرف ساختمان، برنامه سرویس و راهکار اصلاح سیستم گرمایش را پیشنهاد دهند.
